模电数电实验箱

上架时间:2022-02-24
浏览次数:179
产品类型:线下型
产品颜色:
产品价格:¥
产品详情

一、产品简介

       模拟、数字电子技术基础实验是高校电类专业为本专科生开设的必修实验课,惠思通模拟、数字电路实验箱作为一套基础实验系统,根据目前广泛进行的教学内容把实验项目分成了三个层次:验证型、基本应用型和综合应用型实验。针对课程特点和教学大纲要求,验证型和基本应用型对每个实验的实验原理、实验步骤、设计方法、注意事项等进行了详细的讨论,每个实验单元都安排了必做、选做、提高等不同层次的实验题目,综合应用型则侧重在学生创新能力的培养,以期达到巩固理论基础强化动手能力的目的。

       系统采用“底板+模块”的方式,将各知识点分割至各个独立的模块。可以自由组合实现不同的实验项目。模拟和数字电路实验箱各有9个基础模块组成,扩展模块可根据学校自己特点进行组合。完全解决了以往传统实验箱存在的问题,诸如实验内容单一、不易维修的问题等等,还可以利用扩展模块,做一些与模数电相关的项目,激发学生的兴趣,例如摩尔斯码发收报机,示波器图形显示,电子大赛复测训练项目等。

二、特点及优势说明

       惠思通电子通过提供软硬件结合的电子创新产品,服务于高校电子实验和创新教育。构建了以电子积木、创新应用、课程设计、毕业设计和课程资源为框架的产品体系。模拟、数字电路实验系统是产品体系的基础内容。

(一) 灵活配置

       模拟、数字电路基础实验系统采用“底板+模块”的方式,将各知识点分割至各个独立的模块。可以自由组合实现不同的实验项目。确保一个积木就是一个经典电路。通用性强,能直接作为模块应用于不同的电子设计中。标准化的设计尺寸,详细的标识,以至于只看电路板,就能直接使用。每个实验箱共有9个基础模块组成。完全解决了以往传统实验箱存在的问题。诸如实验内容单一、不易维修的问题等等。

        因此,在实验设备上要求更为方便、灵活、可选择的,需要更多地满足自主学习需求。惠思通“模拟、数字电路基础实验系统”正是针对这样的需求设计的。

       模块化设计:每块积木均为标准尺寸:155×105×25mm,采用透明有机玻璃外壳封装,既可固定在实验台或实验箱上使用,也可随身携带,作为口袋实验室。易安装、易更换、方便检修、系统性好、拓展性强。

(二) 特色模块

1、万用逻辑芯片板模块

       由于市场部分74系列芯片停产,导致实验室芯片供应不足,该模块通过FPGA/CPLD芯片编程可以仿真数电实验中74系列的逻辑芯片功能,采用14引脚和16引脚铜柱。调节芯片下方的“+”和“-”按键,切换不通的逻辑功能,并且显示到芯片中的数码管上,仿真上百种逻辑芯片。

       如:数码管显示“74138”,则当前芯片就实现74138的逻辑功能,可等同74138使用。该电子积木模块,可以实现几十种常用的74系列芯片。

2、DDS信号源模块

       该模块可作为信号源,提供正弦、方波、三角波、锯齿波、脉冲波等常用波形,正弦波输出的频率范围0.01Hz ~ 5MHz ,输出幅度为0~20V,输出阻抗为50Ω±10%。替代专用的DDS信号源仪器设备。体积小,使用简单方便。

3、电感电容逻辑板模块

       该模块可作为电感电容测量仪使用,测量电容范围可达1pF~100mF,其中1pF~1uF范围内精度可达1%,其他范围精度为5%。测量电感的范围为:1uH~100H,其中,1uH~1H范围内精度可达1%,其他范围精度为5%。其有效显示位为4位。

       通过测量实际值,可以弥补元器件标称值的误差,对于理论计算起到较好的依据。对于自行设计电路计算和测量,还可以起到辅助选择元器件的作用。因为大部分实验室只提供了万用表,没有配置电感电容表,该模块解决了这一问题。

4、运算放大器基本电路模块

       该模块采用一块LM324,提供了同相、反相、加法、减法、积分、微分、比较器等多种放大器基本电路实验。因为运放实验中正负极容易接反,运放电源增加了自恢复保险,防止电源接反导致的运放损坏。

5、电子设计竞赛复测学习板模块

      该电子积木针对全国大学生电子设计竞赛综合测评题设计,完美实现了赛题的各项技术指标,并配套了完整的视频教程。可用于全国大学生电子设计竞赛赛前培训。配套完整的视频教程,举一反三,重点讲解设计思路和方法。既可轻松实现赛题要求,还可以进行扩展模数电实验。扫描二维码,直达“惠思通云课堂”,获得视频教程。

三、模块介绍

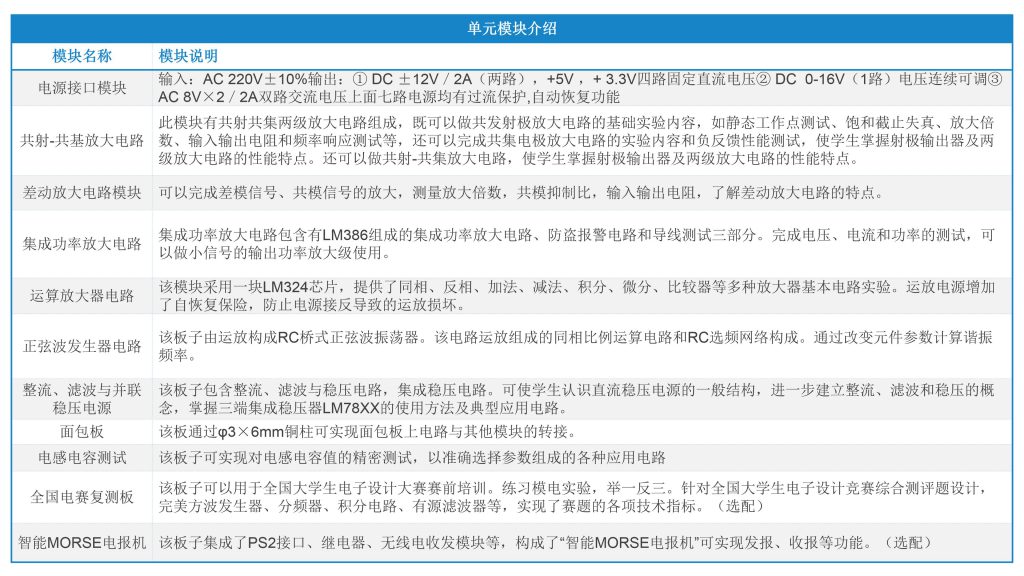

(一)模拟电子实验箱

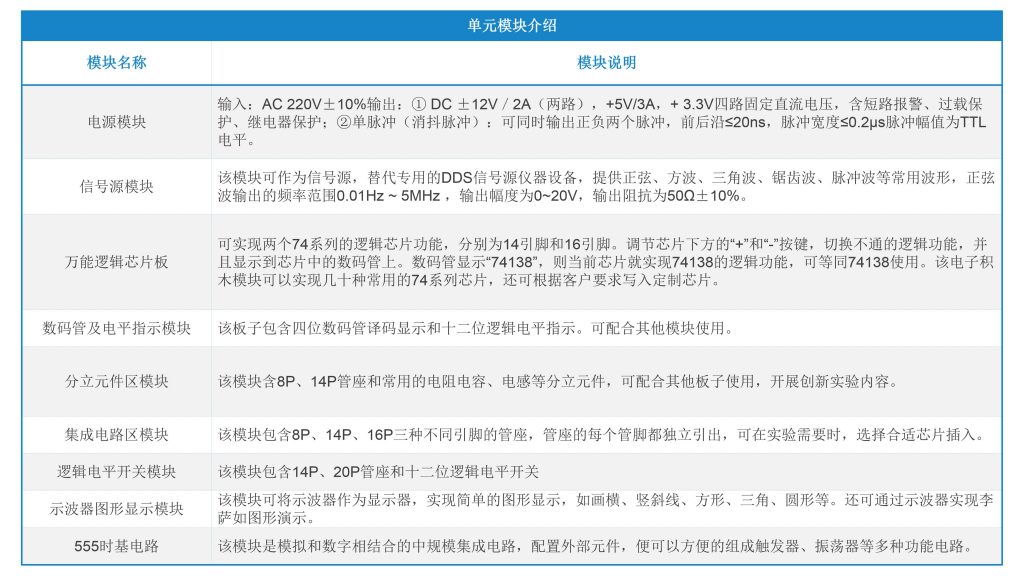

(二)数字电子实验箱
